MessageSujet: Construire une batterie   Lun 30 Jan 2017, 15:45

Salut la populasse !

Je vais faire une batterie du coup.

1 terra de 150(L)*70(P)*80(H) (mélaminé blanc 18mm)
1 terra de 200(L)*70(P)*60(H) -> coupé en deux dans le sens de la longueur donc 2 X 100(L)*70(P)*60(H) (mélaminé blanc 22mm)

Petites questions :
- Niveau aérations, comment faire pour le double terra du bas ? je veux pas d'aérations sur la face arrière, les autres pas de problèmes (coté ou avant) (le terra du haut est aéré coté gauche en haut et coté droit en bas).
- Niveau solidité pour celui du dessous, est ce que la planche de séparation suffira à supporter le terra au dessus ou je devrais rajouter des renforts ?

Concrètement, ça donnera sa :



Et par la suite (d'ici 1 an ou 2), j'aimerais rajouter un 3ème terra entre les 2 pour un boa logicauda).

Mieux vaudrait prévoir ce futur et dernier terra pour la batterie en 150 ou en 200 de long ? Et est ce que la charge ne sera pas trop lourde pour le terra du bas ?

Merci à tous  komça
Revenir en haut Aller en bas
BistouFly
Dresseur de poulpe, enfin il essaie ... (Modérateur)
avatar

Nombre de messages : 11888
Masculin Age : 30
Localisation : 76
Loisirs/Humeur : Dompteur de Poulpe
Date d'inscription : 08/12/2009

MessageSujet: Re: Construire une batterie   Lun 30 Jan 2017, 16:07

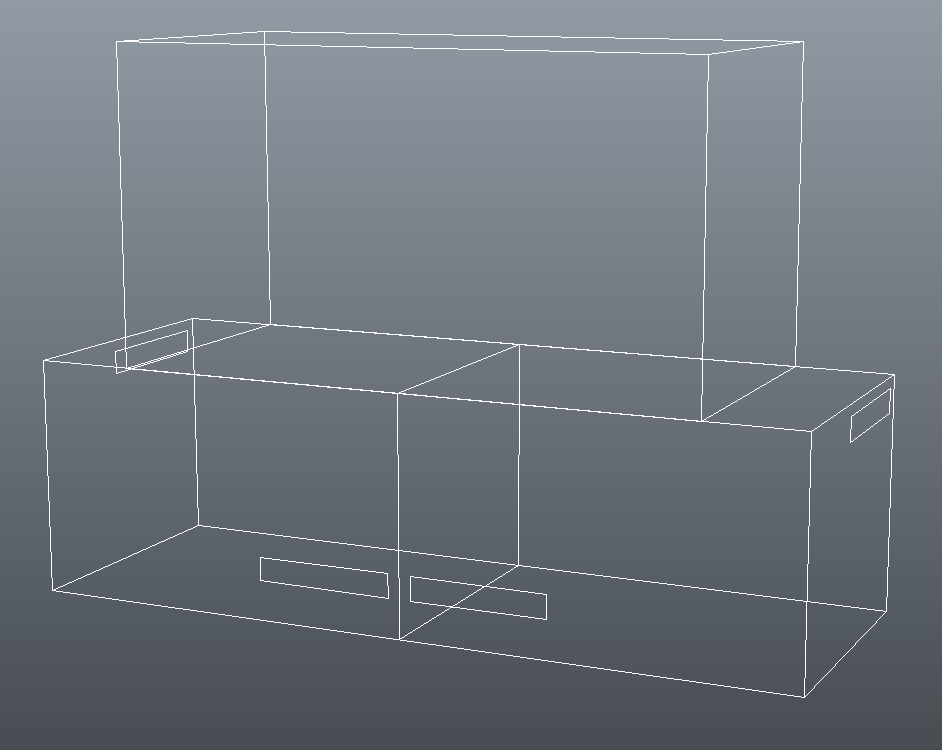

Pour les aérations des deux terras du bas, je ferais comme ça :



Une aération frontale basse, et une aération latérale haute.
Les deux terras en symétrie.

______________________________________________________________________

  Radio Délation : C'est moi !!!

Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Lun 30 Jan 2017, 16:51

super merci bistouf !

certains ont des réponses par rapport à la gestion des charges ?
Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 07:24

est ce que mettre 2 équerres dans chaque terra du bas ( sur chaque côté) permettrait de renforcer la structure ?

Revenir en haut Aller en bas
BistouFly
Dresseur de poulpe, enfin il essaie ... (Modérateur)
avatar

Nombre de messages : 11888
Masculin Age : 30
Localisation : 76
Loisirs/Humeur : Dompteur de Poulpe
Date d'inscription : 08/12/2009

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 11:49

Petit rappel de mécanique et de résistance des matériaux.

Indépendamment, certains passages de mon explication vous sembleront évidents et inutiles.
Cela dit, lorsque l'on se retrouve avec un terrarium sous les yeux, les gens ont souvent tendance à ne pas voir que c'est un assemblage qui répond à ces mêmes choses que l'on trouvera évidentes lorsqu'on les isole.

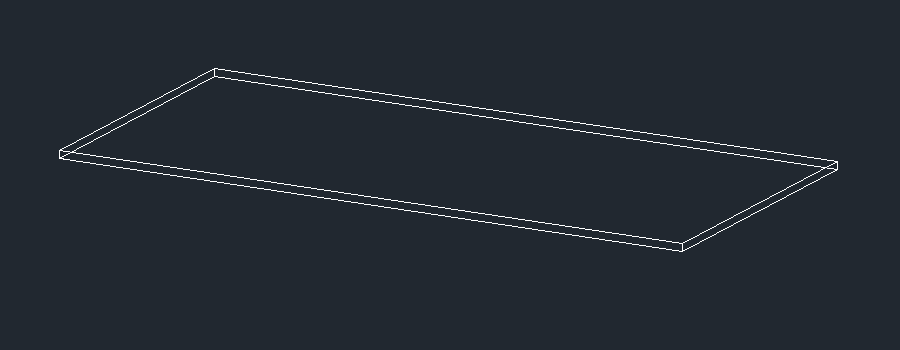

Le toit de notre terrarium est une planche dont l'épaisseur est bien faible par rapport à ses dimensions :

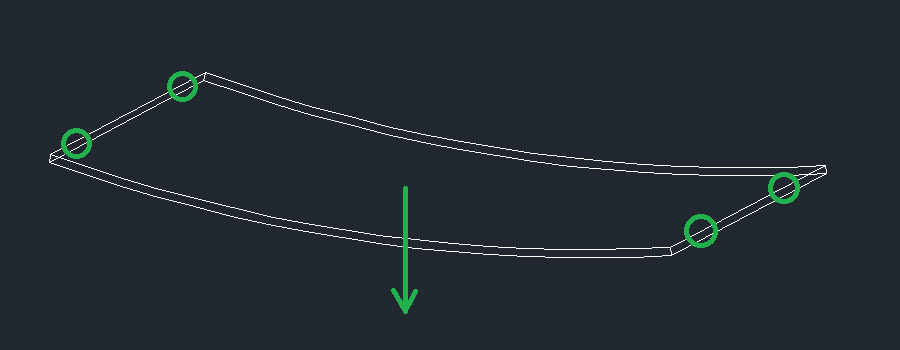

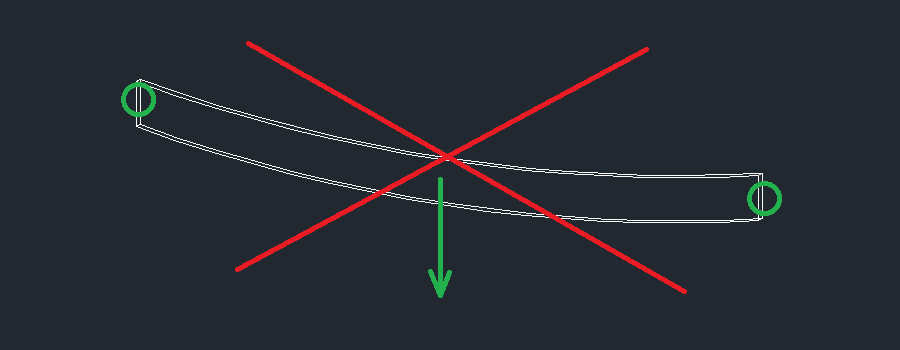

Si on la maintient par ses extrémités, elle fléchie sous son propre poids :

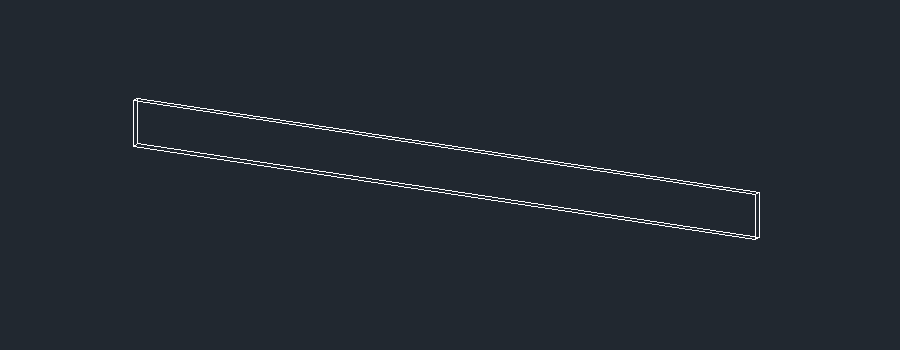

Maintenant prenons une autre planche, même épaisseur, même longueur. Mettons-la en position verticale. Pas besoin qu'elle soit très large :





Si on la maintient par ses extrémités comme la planche précédente, c'est magique, elle ne fléchie pas :



Je ne vais pas rentrer dans les détails, si vous voulez briller lors d'un dîner de famille répondez simplement que c'est une histoire de moment quadratique !
Et dans cette position je peux vous dire que vous pouvez jouer au funambule sur la tranche sans qu'elle ne plie (il est nécessaire d'avoir un minimum d'équilibre pour réaliser cette cascade, les enfants ne refaites pas ça chez vous)

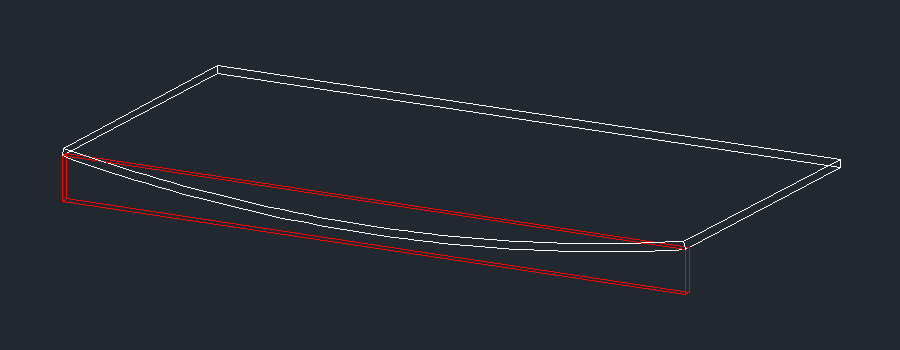

Dans l'exemple qui nous intéresse, à savoir l'affaissement du toit du terrarium sur la face avant, nous nous retrouvons dans ce schéma ;

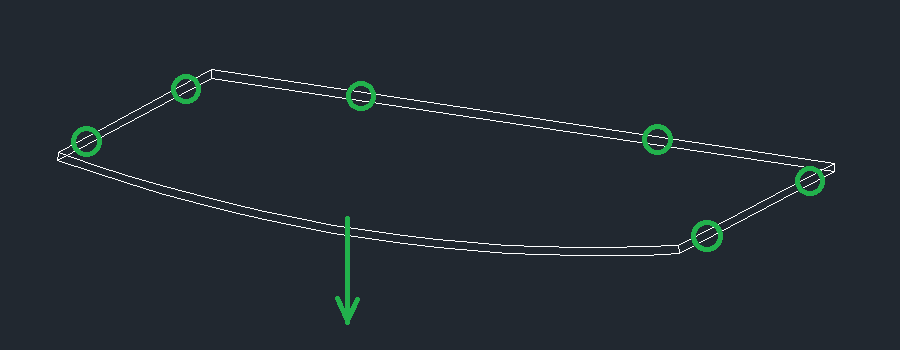

Planche maintenue en périphérie sauf sur la face avant :





Bah vous savez quoi ?? Qu'est-ce qu'on pourrait'y faire là dis-donc ??? Une idée peut-être....? C'est marrant comme la planche magique qu'on vient de voir pourrait ressembler à un bandeau "frontal/supérieur" d'un terrarium !





Question piège, est-ce que ça va s'affaisser ? Non !





Qu'est-ce que ça va donc t'y faire ?





Problème résolu ! komça2

Je vois tout de suite les râleurs arriver alenver

Alors :

- Non il ne faut pas que ces planches prennent l'humidité.
- Oui ça a ses limites, c'est pour ça qu'on peut aller un peu plus loin dans le renforcement.

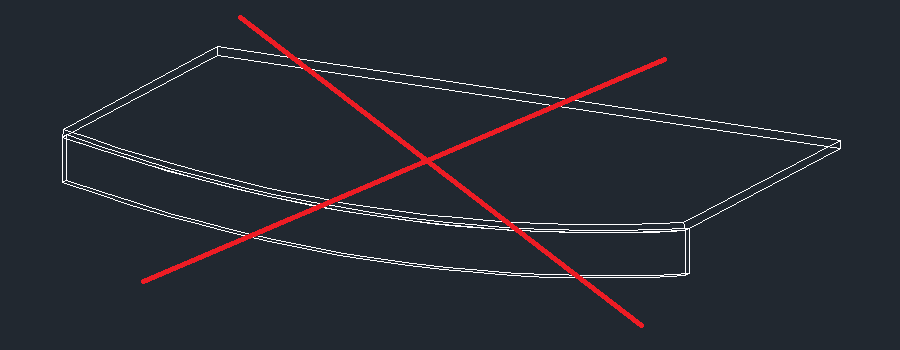

- Et surtout, il faut faire le montage CORRECTEMENT.

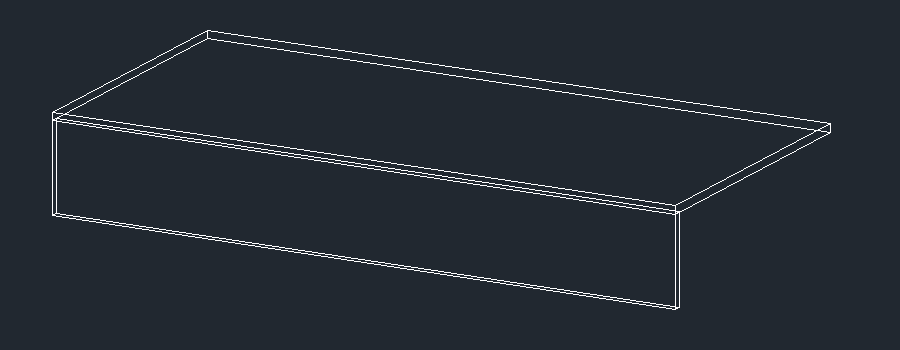

La meilleure façon pour que cela fonctionne est de monter le bandeau en équerrage :

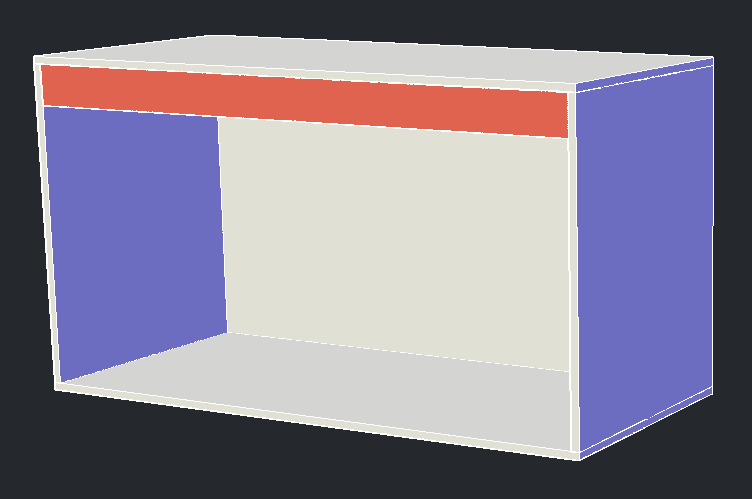

Si avec ce système on craint que ça ne suffise pas, il y a la technique du "pilier central" comme Will l'a fait.

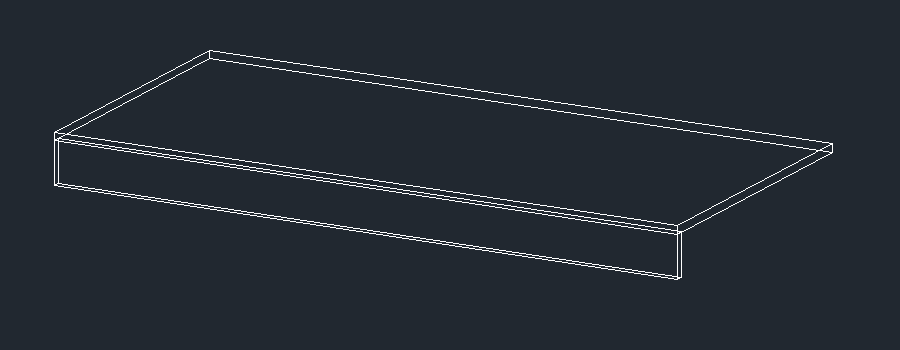

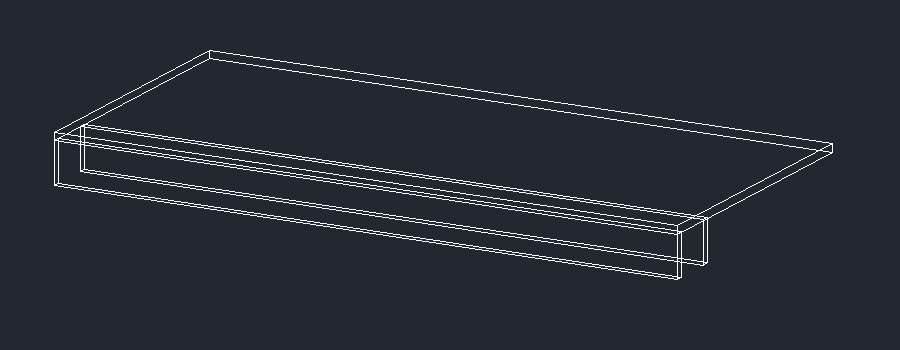

On peut aussi doubler le bandeau :





Ou agrandir sa hauteur :





Plus il aura de hauteur plus il aura de résistance au fléchissement !

(là vous pourrez dire au moment du dessert : "oui tu vois c'est normal, son moment quadratique augmente donc c'est tout naturel que ça fléchisse moins ! Regarde tout bêtement les profilés métaliques industriels suivent la même logique. Si on se focalise par exemple sur un profil type IPE ou même un HEB, ses ailes offrent de la matière loin de son axe et c'est ça qui contribue à une grande résistance mécanique ! "



Si vous êtes parano, ou que le terrarium du haut accueillera bientôt un Loxodonta africana, vous pouvez cumuler toutes méthodes sus-citées.

______________________________________________________________________

  Radio Délation : C'est moi !!!

Revenir en haut Aller en bas
BistouFly
Dresseur de poulpe, enfin il essaie ... (Modérateur)
avatar

Nombre de messages : 11888
Masculin Age : 30
Localisation : 76
Loisirs/Humeur : Dompteur de Poulpe
Date d'inscription : 08/12/2009

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 12:07

Ou il y a aussi la méthode "proCAGES".

La face avant est une planche entière mais évidée pour créer des "fenêtres". Et ça, ça reprend un max d'efforts !
C'est la méthode du bandeau + le pilier réuni, pour un esthétisme assez agréable à mon goût :




______________________________________________________________________

  Radio Délation : C'est moi !!!

Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 13:01

Du coup on dirait que cette planche évidée est légèrement reculée, pour pouvoir mettre le verre devant non ?

Sa semble être pas mal !
Revenir en haut Aller en bas
BistouFly
Dresseur de poulpe, enfin il essaie ... (Modérateur)
avatar

Nombre de messages : 11888
Masculin Age : 30
Localisation : 76
Loisirs/Humeur : Dompteur de Poulpe
Date d'inscription : 08/12/2009

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 13:57

WilliamL a écrit:
Du coup on dirait que cette planche évidée est légèrement reculée, pour pouvoir mettre le verre devant non ?

Sa semble être pas mal !

C'est exactement ça ! Y'a quoi... 2cm de jeu entre les vitres et la planche avant.
Chez moi les gutts peuvent passer leur tête !

______________________________________________________________________

  Radio Délation : C'est moi !!!

Revenir en haut Aller en bas
xaco95
Passionné de botanique et de belles plantes en tout genre (Administrateur)
avatar

Nombre de messages : 4734
Masculin Age : 58
Localisation : 95 + 76
Emploi : responsable de régie production florale
Loisirs/Humeur : passion 2cv
Date d'inscription : 02/01/2013

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 14:17

Et, y-a pas trop de kaka qui se mettent entre la vitre et la planche Question

______________________________________________________________________

Mon cheptel

2.4.0 Eublepharis macularius (cheri/véh/titeuf/lajeune/minnie/angie)
1.1.0 Python regius (arthur, coupine)
0.0.2 Pantherophis guttatus
0.1.0 Testudo graeca soussensis(latortur) (AEA)
1.1.0 Phelsuma grandis Higt red (Phel et Suma)
0.1.0 Physignathus cocincinus (lady)
0.1.0 Laemanctus serratus (curieuse) DCD
1.0.0 Canis lupus familiaris (petit lévrier italien)
0.1.0 Canis lupus familiaris (Bouledogue français)
0.1.0 Felis sylvestris catus (chupa)DCD



"A peine nées, les œuvres du bâtisseurs sont vouées au déclin, alors que celles du jardinier se bonifient...

Si vous pensez que l'aventure est dangereuse, je vous propose d'essayer la routine.... Elle est mortelle. Paulo Coelho
Revenir en haut Aller en bas
BistouFly
Dresseur de poulpe, enfin il essaie ... (Modérateur)
avatar

Nombre de messages : 11888
Masculin Age : 30
Localisation : 76
Loisirs/Humeur : Dompteur de Poulpe
Date d'inscription : 08/12/2009

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 14:25

xaco95 a écrit:
Et, y-a pas trop de kaka qui se mettent entre la vitre et la planche Question

Personnellement je crois ne jamais avoir vu de crotte dans cet espace.
Faudra que je demande à Bib0 ! komça

______________________________________________________________________

  Radio Délation : C'est moi !!!

Revenir en haut Aller en bas
xaco95
Passionné de botanique et de belles plantes en tout genre (Administrateur)
avatar

Nombre de messages : 4734
Masculin Age : 58
Localisation : 95 + 76
Emploi : responsable de régie production florale
Loisirs/Humeur : passion 2cv
Date d'inscription : 02/01/2013

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 15:58

Faut juste éviter d'y mettre des Phelsuma Wink

______________________________________________________________________

Mon cheptel

2.4.0 Eublepharis macularius (cheri/véh/titeuf/lajeune/minnie/angie)
1.1.0 Python regius (arthur, coupine)
0.0.2 Pantherophis guttatus
0.1.0 Testudo graeca soussensis(latortur) (AEA)
1.1.0 Phelsuma grandis Higt red (Phel et Suma)
0.1.0 Physignathus cocincinus (lady)
0.1.0 Laemanctus serratus (curieuse) DCD
1.0.0 Canis lupus familiaris (petit lévrier italien)
0.1.0 Canis lupus familiaris (Bouledogue français)
0.1.0 Felis sylvestris catus (chupa)DCD



"A peine nées, les œuvres du bâtisseurs sont vouées au déclin, alors que celles du jardinier se bonifient...

Si vous pensez que l'aventure est dangereuse, je vous propose d'essayer la routine.... Elle est mortelle. Paulo Coelho
Revenir en haut Aller en bas
BistouFly
Dresseur de poulpe, enfin il essaie ... (Modérateur)
avatar

Nombre de messages : 11888
Masculin Age : 30
Localisation : 76
Loisirs/Humeur : Dompteur de Poulpe
Date d'inscription : 08/12/2009

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 16:06

xaco95 a écrit:
Faut juste éviter d'y mettre des Phelsuma Wink

Là oui, ce serait plus problématique ! Laughing

Tous les geckos arboricoles en fait...

______________________________________________________________________

  Radio Délation : C'est moi !!!

Revenir en haut Aller en bas
spyk14
Petite lapine blanche au pays des Dragons ! (Modératrice idioglossophile)
avatar

Nombre de messages : 4189
Masculin Age : 19
Localisation : vitry-en-artois
Loisirs/Humeur : Se spécialise dans l'épilation de maillot à la cire.
Date d'inscription : 27/04/2012

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 20:41

sur mon ancienne batterie en OSB j'avais tous fait comme l'a dit Bistou Wink et aucun problème niveau aération et résistance terra pourtant la batterie était haute Wink

______________________________________________________________________




Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 20:42

spyk14 a écrit:
sur mon ancienne batterie en OSB j'avais tous fait comme l'a dit Bistou Wink et aucun problème niveau aération et résistance terra pourtant la batterie était haute Wink

C'est à dire ? Tu as mit une bande horizontale en haut et un renfort central ? T'aurais une photo de la batterie ?

Ou alors une planche évidée ?
Revenir en haut Aller en bas
spyk14
Petite lapine blanche au pays des Dragons ! (Modératrice idioglossophile)
avatar

Nombre de messages : 4189
Masculin Age : 19
Localisation : vitry-en-artois
Loisirs/Humeur : Se spécialise dans l'épilation de maillot à la cire.
Date d'inscription : 27/04/2012

MessageSujet: Re: Construire une batterie   Mar 31 Jan 2017, 23:00

oui bande horizontal et pilier central Wink et non j'en ai pas, c'était chez mes parents, je te file une photo dès que j'y retourne Wink

______________________________________________________________________




Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Mer 01 Fév 2017, 07:21

spyk14 a écrit:
oui bande horizontal et pilier central Wink et non j'en ai pas, c'était chez mes parents, je te file une photo dès que j'y retourne Wink

c'est cool merci !
Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Mer 01 Mar 2017, 07:44

Dimanche j'attaque le 2nd terra du coup de la batterie (le 200*70*60) séparé en deux.

Au niveau des aérations, vous me conseillez quelle taille ? Je pensais mettre sur les côtés les mêmes que celle du terra au dessus (il m'en reste 2 en rab en fait) et devant une comme ça :

https://www.leroymerlin.fr/v3/p/produits/grille-d-aeration-abs-naturel-l-9-x-l-26-cm-e18017

Pour le terra du dessus, j'ai ça chaque côté :

https://www.leroymerlin.fr/v3/p/produits/grille-d-aeration-abs-naturel-l-13-1-x-l-33-7-cm-e18013

Et voilà la photo du 1er caisson, je croyais l'avoir déjà mise



Et une photo du montage !

Revenir en haut Aller en bas
Hermann
Orchidoclaste hermaphrodite putride, sa lâcheté est à la hauteur de son arrogance.
avatar

Nombre de messages : 1090
Masculin Age : 22
Localisation : Bordeaux
Emploi : Etudiant en Biologie
Loisirs/Humeur : Toujours bonne
Date d'inscription : 26/01/2013

MessageSujet: Re: Construire une batterie   Mer 01 Mar 2017, 12:14

pour les aérations j'ai le même genre pour mes terras aussi et ça va nikel Wink

Perso je fais juste attention qu'il y ai bien le grillage fin à l'intérieur au cas où.
Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Mer 01 Mar 2017, 13:14

Hermann a écrit:
pour les aérations j'ai le même genre pour mes terras aussi et ça va nikel Wink

Perso je fais juste attention qu'il y ai bien le grillage fin à l'intérieur au cas où.

Yes je vais y faire gaffe au grillage

autant pour la momo il servirait à rien mais pour ma gutt ça pourrait être utile !
Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Jeu 09 Mar 2017, 07:33

Construction du 200/70/60 qui sera coupé séparé en deux Very Happy

Revenir en haut Aller en bas
Hermann
Orchidoclaste hermaphrodite putride, sa lâcheté est à la hauteur de son arrogance.
avatar

Nombre de messages : 1090
Masculin Age : 22
Localisation : Bordeaux
Emploi : Etudiant en Biologie
Loisirs/Humeur : Toujours bonne
Date d'inscription : 26/01/2013

MessageSujet: Re: Construire une batterie   Jeu 09 Mar 2017, 21:08

doucement mais sûrement Wink
Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Ven 10 Mar 2017, 08:39

Hermann a écrit:
doucement mais sûrement Wink

tout à fait !

lundi soir je les met dans le salon normalement même si ils risquent pas d'être mis en route avant 1 mois encore Crying or Very sad

quoiqu'il en soit, priorité à celui de la mtca !

me reste le décor de fond, mise en place du chauffage et du thermostat (pas encore reçu d’ailleurs, l’Italie c'est loin Very Happy); la déco et on est bon ^^
Revenir en haut Aller en bas
Hermann
Orchidoclaste hermaphrodite putride, sa lâcheté est à la hauteur de son arrogance.
avatar

Nombre de messages : 1090
Masculin Age : 22
Localisation : Bordeaux
Emploi : Etudiant en Biologie
Loisirs/Humeur : Toujours bonne
Date d'inscription : 26/01/2013

MessageSujet: Re: Construire une batterie   Ven 10 Mar 2017, 08:48

ah!

bah vivement le rendu final Very Happy

ça va te frustrer de le voir dans le salon pas fini non ? Razz
Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Ven 10 Mar 2017, 08:55

Hermann a écrit:
ah!

bah vivement le rendu final Very Happy

ça va te frustrer de le voir dans le salon pas fini non ? Razz

c'est le jeu ma pauv' lucette Very Happy
Revenir en haut Aller en bas
WilliamL
Foutriquet amphigourique qui ambitionne de passer un jour sous-chef Neuneu
avatar

Nombre de messages : 1968
Masculin Age : 24
Localisation : Lyon
Emploi : Développeur d'applications
Date d'inscription : 06/04/2016

MessageSujet: Re: Construire une batterie   Mer 15 Mar 2017, 08:00

Réception des bêtes, que le travail commence ^^

Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Construire une batterie

Revenir en haut Aller en bas

Construire une batterie
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Comment construire une batterie de terrarium???
» conseil avant la construction d'une batterie de terra
» nouvelle batterie !!!!
» Batterie de terrariums : CONSTRUCTION
» Ma batterie d'aquariums

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Les Dragons d'Asgard :: Les Dragons d'Asgard : Techniques et Connaissances Générales :: Techniques, savoirs et documentation générale-
Sauter vers:
